Станция дозирования DOMINATOR-M PRO

DOMINATOR-M PRO - это многофункциональная станция дозирования для контроля и поддержания рН (водородный показатель), Cl (свободный хлор) и Rx (окислительно-восстановительный потенциал) воды плавательного бассейна.
Станция предзназначена для общественных и частных бассейнов объемом от 1 до 1000м³.

ФУНКЦИОНАЛ:

• Дозирование и контроль;
• Управление 2-мя насосами фильтрации c плавным пуском;
• Управление контуром подогрева плавательного бассейна;
• Контроль уровня воды переливного или скиммерного плавательного бассейна;
• Управление 2-мя автоматическими обратными промывками;
• Управление ультрафиолетовой лампой;
• Встроенный удаленный доступ по Bluetooth и Wi-Fi.

ДОЗИРОВАНИЕ И КОНТРОЛЬ:
Высокоточный алгоритм адаптивной логики дозирования любых видов химии для воды плавательного бассейна

Позволяет добиться наилучших параметров, поддерживая необходимую концентрацию с предельной точностью.

Автоматическая чистка амперометрического датчика свободного хлора

Подавая напряжение на датчик-электрод, станция в автоматическом режиме производит очистку медного основания от окислений. Данная функция позволяет значительно продлить срок службы датчика и свести к минимум необходимость его обслуживания.

Три гальванически развязанных входа

Позволяют значительно увеличить точность измерений рH, Cl и Rx, и, соответственно, последующего контроля дозирования химических реагентов.

Контроль состояния датчиков pH, Cl и Rx

Станция по специальному алгоритму каждый цикл дозирования анализирует показания с датчиков-электродов и в случае отсутствия отклика на дозирование отправляет уведомление о необходимости проверки состояния датчиков и последующей их калибровки.

Два мембранных дозирующих насоса с производительностью 10 л/ч и два перистальтических дозирующих насоса с производительностью 2.2 л/ч (опционально 1.5 л/ч) с возможностью настройки на дозирование любых видов химии для плавательных бассейнов. (по умолчанию: 1 – рН, 2 – Cl, 3 – Floc, 4 – Alg).

Возможность подключения неограниченного количества дозирующих насосов

Возможность подключения неограниченного количества дублирующих дозирующих насосов производительностью до 10 л/ч.

Исключение одновременного дозирования реагентов Cl и pH-

Для предотвращения смешивания, которое приводит к образованию отравляющего хлора в газовой форме.

Встроенная защита от передозировки

Это регулируемая настройка максимально допустимого объёма суточной дозировки химических препаратов, необходимых для достижения требуемой концентрации в воде бассейна. Объём суточной дозировки задается на каждый вид химии. При достижении верхней границы заданного объёма станция останавливает процесс дозирования до завершения текущих суток. В следующие сутки, в случае отсутствия отклика с датчика на дозирование, станция переходит в режим равномерного суточного дозирования до тех пор, пока измерительный датчик не будет повторно откалиброван, тем самым исключая моментальный расход суточного ограничения.

Контроль уровня химии в канистре

Датчик уровня позволяет избежать завоздушивания в дозирующей магистрали, что исключает кристаллизацию хлора. Насос вовремя останавливается, следя за уровнем химии в канистре (Заборные узлы ACON входят в комплектацию).

Контроль потока

В станции присутствует возможность подключения датчика потока (входит в комплектацию).

Журналы дозирования, измерений и событий

Станция ведет журналы расхода химических реагентов, значений pH, Cl, Rx и температуры, а также журнал событий, в который записывает аварийный ситуации и дневной отчет по дозированию каждого вида химии.

УПРАВЛЕНИЕ ФИЛЬТРАЦИЕЙ:
Плавный запуск и остановка 2-ух насосов фильтровальной установки мощностью до 2.2кВт, 220В каждый.

Функция позволяет во время пуска удерживать параметры электродвигателя в безопасных пределах, что снижает вероятность перегрева обмоток и устраняет рывки в механической части привода, а также вероятность возникновения гидравлических ударов в трубах и задвижках в момент пуска и остановки.

В настройках задается 4 режима нагрузки:

• Малая – 3 часа работа, 5 часов пауза;
• Средняя – 5 часов работа, 3 часа пауза;
• Большая – 7 часов работа, 1 час пауза;
• Общественная – круглосуточный режим работы;

Автоматическая установка тока потребления насоса фильтровальной установки осуществляется с помощью калибровки насоса в меню пульта.
Встроенные защиты от перегрузки и «сухого хода» по току потребления гарантируют долговечную и надежную работу насосов фильтрации.
3 таймаута на перезапуск в случае аварии. В станции предусмотрено 3 таймаута на перезапуск насоса, в случае возникновения аварийной ситуации.

УПРАВЛЕНИЕ ПОДОГРЕВОМ:
При помощи датчика температуры (поставляется в комплекте) измеряется температура воды плавательного бассейна и при необходимости включаются или отключаются исполнительные устройства теплообменника (циркуляционный насос отопления, электромагнитный клапан или электромагнитный контактор электронагревателя).

КОНТРОЛЬ УРОВНЯ ВОДЫ:
Контроль уровня воды переливного бассейна – при подключении 5-ти электродных датчиков.
Контроль уровня воды скиммерного бассейна – при подключении двух водопогружных, кондуктометрического или поплавкового датчика уровня.
Станция поддерживает заданный уровень воды в плавательном бассейне путем управления электромагнитным клапаном (датчики приобретаются отдельно).

Широкий диапазон настроек:
Регулировка усреднения: от 1 до 60 секунд;
Регулировка длительности долива: от 1 до 90 минут;
Длительность паузы, между доливами: от 1 до 10 часов.

Позволяет использовать систему при разных типах колебаний уровня воды (волны).
Адаптация долива для малопроизводительных скважин и колодцев.

УПРАВЛЕНИЕ АВТОМАТИЧЕСКОЙ ОБРАТНОЙ ПРОМЫВКОЙ:
Станция управляет автоматической обратной промывкой фильтра AUTOCLEAN S-Light, полностью автоматизируя данный процесс.

В настройках станции задаются параметры:

• Длительности промывки, уплотнения, опорожнения и паузы;
• Циклы промывки. Недельное расписание с возможностью задания до двух промывок в сутки;
• Выбор режима работы насоса фильтрации на время промывки;
• Предельное значение давления, при котором производится принудительная обратная промывка (датчик давления приобретается отдельно).

УПРАВЛЕНИЕ УЛЬТРАФИОЛЕТОВОЙ ЛАМПОЙ:
Станция включает и отключает УФ лампу при работе насоса фильтрации.

ИНТЕРФЕЙС:
Матричный дисплей с интуитивно понятным интерфейсом на русском и английском языках. 6 кнопок управления позволяют удобно перемещаться по меню станции.
Встроенные Wi-Fi и Bluetooth модули. Удаленное управление осуществляется через мобильные приложения ACON WEB CONTROL и ACON Bluetooth CONTROL.

Доступ в приложении разделен на 3 уровня:

• Работа

Пользовательский раздел с возможностью мониторинга значений и изменениях их, рамки которых задаются в сервисном разделе. Также присутствует возможность изменения режима нагрузки на бассейн.

• Настройки

Раздел для обслуживающего персонала с возможностью отслеживания статистики и изменения режимов фильтрации, обратной промывки и долива.

• Сервис

Сервисный раздел с возможностью изменения всех функций станции дозирования по Bluetooth.

В WEB-версии часть функционала недоступна, потому что некоторые настройки такие как калибровка датчиков либо смена назначения дозирующих насосов требуют физического присутствия на объекте.

По умолчанию на разделы настройки и сервис установлены пароли, которые можно изменить. Данное разделение на уровни позволяет предоставить доступ согласно компетентность сотрудника или пользователя.

Уведомления по E-mail

Станция сама формирует сообщение и отправляет на указанные в настройках почтовые адреса. Данный функционал позволяет среагировать на проблемы в плавательном бассейне мгновенно, что даёт возможность предотвратить потенциально опасные ситуации до того, как они станут критическими.

В настройках можно задать 3 почтовых ящика, на которые будут приходить письма.

Умный дом

Станция оснащена интерфейсом RS-485 для подключения к системам «Умный дом».

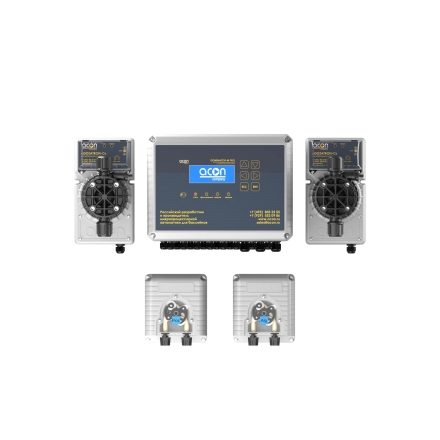

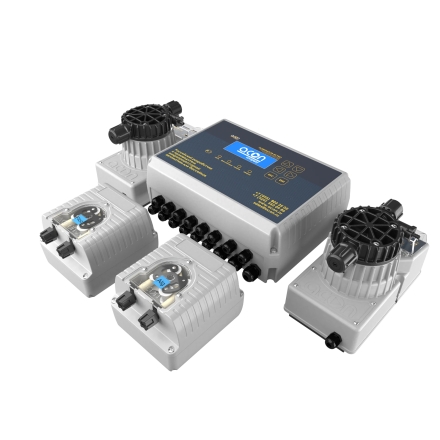

Комплектация DOMINATOR-M PRO

1. Блок управления DOMINATOR-M PRO - 1шт;
2. Мембранный насос DOZATRON - 2шт;
3. Перистальтический насос ACON ПРМ-2 2.2 л/ч - 2шт;
4. Комплект к дозирующему насосу (всасывающий и подающий с клапанами) ACON - 2шт:
   1. Трубка SOFT PVC 4×6мм (2м) – 2шт;
   2. Клапан впрыска удлиненный 1/2"НР ACON – 1шт;
   3. Клапан забора хим. реагентов 1/2"НР ACON – 1шт.
5. Комплект к мембранному дозирующему насосу (всасывающий и подающий с клапанами) ACON - 2шт:
   1. Трубка SOFT PVC 4×6мм (3м) – 1шт;
   2. Трубка SOFT PVC 4×6мм (2м) – 1шт;
   3. Клапан впрыска удлиненный 1/2"НР ACON – 1шт.
6. Заборный узел химреагентов на жесткой стойке с датчиком уровня ACON (ПВХ стойка 0.5м, кабель 2м) - 2шт;
7. Датчик-электрод pH Ø12мм с кабелем 2м - 1шт;
8. Датчик-электрод Rx Ø12мм с кабелем 2м - 1шт;
9. Комплект буферных калибровочных растворов - 1шт:
   1. рН7 – 1шт;
   2. рН9 – 1шт;
   3. Rx 650 – 1шт.
10. Амперометрический датчик свободного хлора FCL - 1шт;
11. Датчик потока лепестковый 1/2"НР – 1шт;
12. Трубка SOFT PVC 10×14 мм (5м) - 1шт;
13. Пробоотборная ячейка с регулятором потока PRO в сборе (датчик температуры, 2 держ.электрода, 2 фитинга,1заг.) - 1шт;
14. Седелка клеевая ПВХ 1/2"ВР-D50/63 - 6шт;
15. Кран ПВХ шаровый 1/2"ВР-1/2"НP - 2шт;
16. Фитинг 1/2" НР-трубка D14мм - 4шт;
17. Комплект для отбора проб воды - 1шт:
    1. Тройник ПВХ 1/2" ВР – 1шт;
    2. Фитинг 1/2" НР-трубка D14мм – 1шт;
    3. Кран ПВХ шаровый 1/2"ВР-1/2"НP – 1шт;
    4. Держатель электрода Rx/pH 1/2"НР - 1шт.
18. Тест-набор колорометрический Pooltester Cl/pH (0.1-3.0мг/л и 6.8-8.2 ед. pH) - 1шт;
19. Колба-фильтр под засыпку 1/2"ВР - 1шт;
20. Шнур ПВС-ВП 3×0,75 - 1шт;
21. Комплект крепежа - 1шт:
    1. Дюбель 6*40 – 20шт;
    2. Саморез 4,0*35 – 15шт;
    3. Саморез 4,0*70 – 5шт.
22. Инструкция - 1шт;
23. Гарантийный талон - 1шт.
